ハイエースのヘッドライト黄ばみ・くすみを劇的にクリアにする方法

こんにちは。アルヴェル＆ハイエース完全ガイド 運営者の「ホシ」です。

愛車のハイエースを正面から眺めたとき、ヘッドライトの黄ばみや白濁したくすみにため息をついたことはありませんか。

例えば、夜間の運転で見えづらいと感じたり、車検前に光量不足を指摘されて慌てた経験を持つオーナーも多いはずです。

本記事では、黄ばみの根本原因から車検基準のリアル、プロ級の透明度を取り戻す水研ぎ研磨やウレタンクリア塗装による本格再生術までを余すところなく徹底解説します。

ハイエースのヘッドライトが黄ばむ原因と車検で落ちるリスク

まずは劣化のメカニズムと、放置することで直面する車検不合格の危機について詳しく見ていきましょう。

特にハイエースは長期間乗り続けるユーザーが多く、紫外線によるダメージが蓄積しやすい車種でもあります。

外見の古臭さだけでなく、実用面や保安基準における深刻なデメリットをしっかりと理解しておくことが重要です。

ポリカーボネート樹脂と純正ハードコートの紫外線劣化メカニズム

車検のロービーム検査基準！光量不足（6400カンデラ未満）で落ちる現実

道路運送車両の保安基準第32条において、前照灯の検査方式は近年極めて厳格化されています。

カットオフラインのボケと光軸狂い！夜間運転における重大な危険性

この現象は車検不合格にとどまらず、実際の夜間走行においても極めて危険な状況を作り出します。

その一方で、ドライバー自身の視界においては最も見たい路面や歩行者の足元に十分な光が届かず、暗闇の中で障害物の発見が遅れるという最悪の危険性を招いてしまうのです。

市販の簡易クリーナーでは数ヶ月で黄ばみが再発する根本的理由

カー用品店やホームセンターの棚には、「塗って拭くだけで黄ばみが落ちる」と謳うスプレーやペースト状のヘッドライトクリーナーが数多く並んでいます。

実際にこれらの簡易クリーナーを使用すると、数分間の作業で真っ黄色だったウエスに汚れが付着し、見違えるように透明度が復活したかのように見えます。

しかし施工を終えて1ヶ月から3ヶ月ほどが経過した頃、「施工前よりもさらに酷い黄ばみと白ボケが発生してしまった」という経験を持つ方が後を絶ちません。

なぜ市販の簡易クリーナーによる美しさはこれほどまでに短命なのでしょうか。

その最大の理由は、簡易ケミカルの多くがアルカリ剤や弱溶剤の力で「表面の劣化した樹脂を化学的に薄く溶かしているだけ」に過ぎないからです。

紫外線によって完全に組織破壊を起こした純正ハードコート層の奥深くまでは削り落とすことができず、劣化の根本原因である変色樹脂がレンズ表面にそのまま残留しています。

さらに致命的なのが、簡易クリーナーに付属しているコーティング剤の脆弱さです。

付属の保護剤はシリコンオイルや薄いワックス成分が主原料であり、雨や洗車ですぐに流れ落ちてしまうため、紫外線遮断効果はほとんど持続しません。

表面のわずかな防護膜を剥ぎ取られ、剥き出しになったポリカーボネート素地は、以前にも増して直接的に紫外線を浴びることになり、急激なスピードで二次劣化と酸化黄変を進行させてしまうのです。

ヘッドライトの輝きを本気で蘇らせて年単位で維持するためには、劣化した旧塗膜を物理的に完全に削り落とし、強靭な保護被膜を再構築する本格的な研磨再生が不可欠となります。

ハイエースの型式別（1〜3型ハロゲン・HID／4型〜現行LED）の劣化傾向

200系ハイエースは2004年の登場から現在に至るまで20年以上にわたって生産が続けられており、型式や採用されている光源によってヘッドライトの劣化特性が大きく異なります。

ご自身のハイエースがどの世代に該当し、どのような構造的弱点を持っているのかを把握しておくことが、的確なメンテナンスを行うための重要なステップです。

まず2004年から2010年まで生産された「1型および2型」は、大型のマルチリフレクター式ハロゲン（H4）または初期のディスチャージ（HID）を採用しています。

灯具全体の容積が大きくレンズ面積が広大であるため、太陽光を受ける面積が非常に広いという特徴があります。

さらにハロゲンバルブの強烈な発熱が内部から樹脂を暖め続けるため、レンズ外側の紫外線劣化と内側の熱劣化が同時に進行し、最も重篤な黄変とひび割れが頻発する世代となっています。

2010年から2013年までの「3型」では、ヘッドライトの形状が縦長でシャープな異形デザインへとフルモデルチェンジされました。

プロジェクター式ディスチャージ（D4R/D4S）車が多く普及しましたが、灯具上部の水平面が広く設計されているため、天井側からの紫外線が直撃してレンズ上辺から白濁・剥離が始まるケースが多発しています。

そして2013年以降の「4型・5型・6型・7型・現行型」では、スクエア形状の角型2眼LEDヘッドライトがオプションまたは標準設定されました。

LEDは前方への発熱が少ないため内側からの熱害は抑えられていますが、新車登録から年数が経過した初期の4型・5型を中心に、レンズ表面のハードコート剥離と微細クラックの発生が顕著になってきています。

特に4型以降の純正LEDヘッドライトはASSY交換費用が両側で20万円を超えるため、DIYで表面レンズを再生する経済的メリットは計り知れません。

レンズ内側の曇りや結露と外側黄ばみの見分け方と対処法

ヘッドライト再生作業に取り掛かる前に、絶対に確認しておかなければならないのが「濁っているのがレンズの外側なのか、それとも内側なのか」という点です。

いくら表面を熱心にペーパーで磨き込んでも、曇りの原因がレンズの内側にあれば、外側からのアプローチで透明度が戻ることは絶対にありません。

外側と内側を確実に見分けるための最も簡単な方法は、指先や爪でレンズ表面を軽くなぞってみることです。

爪を立てて滑らせたときに「カサカサ」「引っかかるような段差」を感じる場合や、水で濡らしたティッシュを押し当てた瞬間に一時的にクリアに見える場合は、100%外側の劣化です。

逆に、表面はツルツルとして平滑なのに白くモヤがかかっている場合や、雨天・洗車後に内部に水滴の粒が付着している場合は、内側の曇りや結露が疑われます。

内側の曇りは、経年劣化によってバルブ裏側の防水ゴムキャップが硬化したり、灯具内の気圧を調整するベントチューブ（通気管）のフィルターが詰まることで湿気が侵入して発生します。

内側の汚れを除去するためには、ヘッドライトAssyを車両から取り外し、段ボール箱とヒートガンを使ってブチルゴムを温めてレンズを分離する「殻割り」作業が必要となります。

ただし、日常的に見られるハイエースのヘッドライト黄ばみ・くすみの約9割以上は外側ハードコートの紫外線劣化によるものですので、まずは外側の徹底的な研磨再生を優先して検討しましょう。

ハイエースのヘッドライトを劇的クリアに再生するDIY手順と長持ちコーティング

劣化したヘッドライトを新車同様の輝きへと復活させ、その美しさを数年間にわたって維持するためには、正しい手順と工具を用いた本格施工が不可欠です。

ここからは、プロの板金塗装工場やディテーリング専門店が実際に行っている「完全下地研磨」から「2液ウレタンクリア塗装」までの実践的なステップバイステップを詳しく解説します。

各工程の目的や注意点をしっかり把握して、失敗のない完璧なDIYリペアを目指していきましょう。

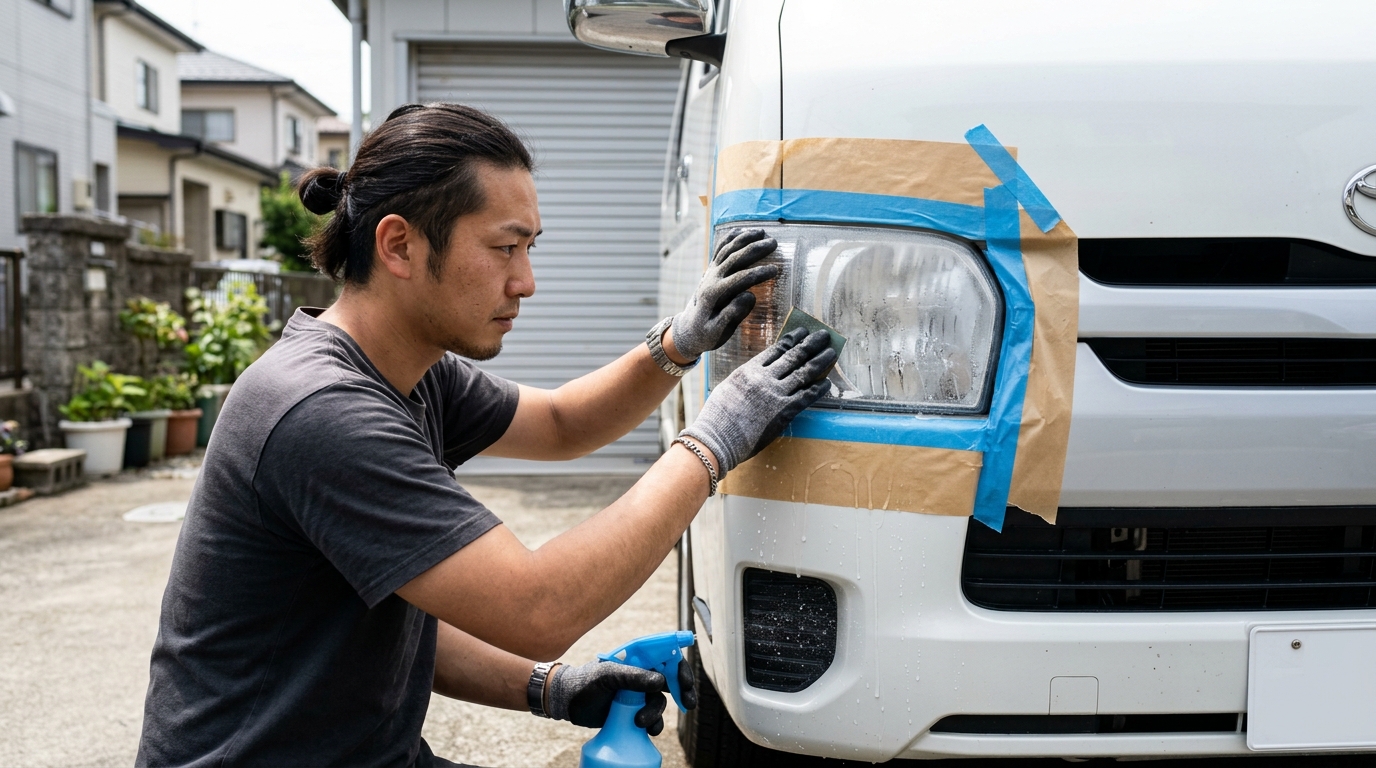

施工前の鉄則！車体塗装を守る3重マスキングと灯具脱着の選択基準

ヘッドライトのDIY研磨において、作業の成否を分ける最初の関門が「マスキング養生」です。

耐水ペーパーによる研磨作業では、手元がわずかに狂っただけで、隣接するフロントフェンダーやバンパーの塗装面に深い研磨傷が入ってしまいます。

車体側のクリア層を削り落としてしまうと板金再塗装が必要となり、高額な修理代が発生するという本末転倒な事態に陥りかねません。

車両にヘッドライトを装着したまま施工する場合は、必ず以下の「3重マスキングプロトコル」を厳格に順守してください。

1層目には柔軟性のある車両用マスキングテープをレンズとパネルの隙間深くまでしっかりと密着させて貼り込みます。

その上から2層目として幅広のマスキングテープを重ねて保護範囲を広げ、最終の3層目には厚手の「布製ガムテープ（養生テープ）」を張り巡らせます。

布製テープを最外層に配置することで、研磨中にペーパーの角が強く当たっても車体側の金属や樹脂パネルを鉄壁の防御力で保護することができます。

なお、時間と工具に余裕がある場合は、フロントグリルとバンパーをクリップ数箇所で取り外し、ヘッドライトユニット自体を車体から完全に取り外して作業を行うのが理想的です。

灯具を単体で作業台の上に置くことで、レンズの端や下側の死角まで無理のない姿勢で均一に研磨でき、クリア塗装時のミストが車体に飛散するリスクも完全にゼロに抑えられます。

ご自身のDIYスキルと作業環境に合わせて、安全性を最優先にした施工環境を整えましょう。

番手飛ばし厳禁！耐水ペーパー（＃600〜＃3000）による完璧な水研ぎ研磨

ヘッドライト再生の心臓部であり、仕上がりの透明度を9割決定づけるのが「耐水ペーパーによる水研ぎ工程」です。

ここで初心者が最も陥りやすい致命的な失敗が「番手飛ばし」です。

例えば粗い＃600で削った後にいきなり＃2000で磨いてしまうと、＃600が刻み込んだ深い溝状の傷を細かいペーパーで埋め切ることができず、最終的に深いスクラッチ傷が白く残ってしまいます。

必ず「＃600 → ＃800 → ＃1000 → ＃1500 → ＃2000 → ＃3000」と順番に番手をステップアップさせていくことが絶対の鉄則です。

最初の＃600では、劣化した純正ハードコート層を完全に削り落とすことが目的となります。

霧吹きでレンズに水をたっぷり吹きかけながら研磨すると、削りカスとして黄色く濁った液体がドロドロと流れ出してきます。

この黄色い研ぎ汁が完全に消え去り、白く澄んだ研ぎ汁に変わるまで、力を均等に込めて縦横に規則正しくペーパーを滑らせます。

劣化した旧塗膜とポリカーボネート素地の境界線（段差）が完全に消え、表面が均一なすりガラス状になったら、第1段階の旧塗膜除去は完了です。

続く＃800以降の工程では、前の番手がつけた研磨目を消すことだけに全神経を集中させます。

前の番手で「縦方向」に磨いたのであれば、次の番手では「横方向」にクロスさせて研磨することで、前の傷が消えたかどうかを目視で確実に確認できます。

＃3000まで水研ぎを進めると、濡れた状態ではすでにクリアな透明感が浮かび上がり、乾いた状態でも極めてキメの細かいシルキーな半透明状態へと仕上がります。

鏡面仕上げを極めるコンパウンド研磨と下地脱脂（シリコンオフ）の極意

耐水ペーパーによる＃3000までの水研ぎが完了したら、次は「液体コンパウンドによる鏡面仕上げ工程」へと移ります。

この段階で使用するのは、粒子が均一に整った自動車塗装用の極細目コンパウンドおよび超微粒子コンパウンドです。

マイクロファイバークロスや研磨用スポンジに適量を取り、力を入れすぎずに一定のスピードで直線的に磨き込んでいきます。

もし電動ポリッシャーを所持している場合は、低回転（1,000〜1,500rpm程度）に設定して軽く撫でるように研磨することで、作業時間を劇的に短縮しつつ究極の透明感を引き出すことができます。

ただし、高速回転で1箇所に長く当て続けると、摩擦熱によってポリカーボネート樹脂が熱変形を起こし、内部に修復不可能な白濁クラックが発生するため細心の注意を払ってください。

コンパウンド研磨を終えて濡れたような輝きを取り戻したレンズは息を呑むほど美しいですが、ここですぐにコーティングや塗装に入ってはいけません。

絶対に省いてはならない最重要プロセスが、「シリコンオフ（脱脂剤）による完全脱脂」です。

コンパウンドには研磨を滑らかにするための油分や界面活性剤が含まれており、これらがレンズ表面にわずかでも残っていると、後から塗布するウレタンクリアやガラスコーティングが油分に弾かれて密着不良を起こします。

清潔なウエスにシリコンオフをたっぷりとスプレーし、レンズ表面を隅々まで拭き上げて完全に油膜を除去してください。

指紋すら残さないクリーンな下地を完成させることこそが、数年間にわたる驚異的な耐久性を支える強固な土台となるのです。

耐久性No.1！2液ウレタンクリア塗装による新車級バリアの形成手順

ヘッドライトの再生方法の中で、専門業者も採用する最も耐久性が高く仕上がりが美しい手法が「2液ウレタンクリアスプレー塗装」です。

市販の一般的な1液アクリルラッカー塗料と異なり、2液ウレタン塗料は主剤と硬化剤が化学反応を起こして硬化するため、極めて強靭で厚い塗膜を形成します。

ガソリンや洗剤に対する強力な耐薬品性を備えるだけでなく、紫外線吸収剤（UVカット剤）が豊富に配合されているため、一度施工すれば3年から5年以上にわたって新車時と変わらない圧倒的なクリア状態を維持し続けます。

缶スプレー底部のピンを強く押し込んで主剤と硬化剤を混合させ、缶を十分に振って準備を整えます。

塗装は「3回塗り」を基本とし、塗り重ねのインターバル管理を徹底してください。

1回目の塗装は、表面にうっすらとミストを乗せるだけの「捨て吹き（パラ吹き）」を行います。

最初から厚塗りするとハジキの原因になるため、全体に点々と塗料を密着させて足がかりを作ります。

約5分から10分乾燥させた後、2回目の「本吹き」ではレンズ全体にツヤが出るように、スプレーを一定速度で平行移動させながらしっかりと重ね塗りします。

さらに10分ほど待機し、最終の3回目で表面に濡れたような深い光沢が出るよう、適度な膜厚を持たせて仕上げます。

スプレーを近づけすぎると塗料が垂れてしまい、遠すぎると表面がザラザラした「柚子肌」になるため、約15cmから20cmの適正距離をキープすることが美しい鏡面塗膜を完成させるプロの技術です。

完全硬化するまでの約24時間は雨や水滴に当てないよう注意し、静かに乾燥させましょう。

手軽で高透明度！ヘッドライトスチーマー施工の注意点と安全対策

塗装設備の用意が難しく、より手軽にプロ級の透明度を手に入れたいDIYユーザーの間で近年絶大な支持を集めているのが「ヘッドライトスチーマー（蒸気施工）」です。

専用の加熱カップに特殊な溶剤（主にジクロロメタン主成分のコーティング液）を注ぎ、電熱で発生させた高温のスチームをレンズ表面に吹き当てていきます。

スチームが触れた瞬間、すりガラス状だったポリカーボネートの表面が瞬時に化学融解して平滑化され、魔法のように澄み切ったクリスタルクリアの視界が蘇ります。

スチーマー施工の最大のメリットは、塗装のようなタレやホコリ噛みのリスクが極めて低く、施工直後から驚異的な透明感が得られる点です。

しかし取り扱いには重大な安全上の注意が必要です。

主成分であるジクロロメタンは揮発性の有機溶剤であり、吸引すると中枢神経系への麻酔作用や健康被害を引き起こす危険性があります。

施工時は絶対に屋内や締め切ったガレージで行わず、風通しの良い屋外で「有機溶剤用防毒マスク」と「保護メガネ」「耐薬品手袋」を必ず着用してください。

また、スチーマーは表面を滑らかに融解させる仕組みであるため、塗膜としての厚み自体はウレタンクリア塗装ほど強固ではありません。

耐久期間はおよそ1年から2年程度となりますが、再施工が容易であるため、手軽さと仕上がりの美しさを両立させたい方には非常に魅力的な選択肢となります。

失敗したときのリカバリー法と日常洗車でクリアな視界を維持するメンテ術

万が一、ウレタンクリア塗装で液ダレが起きてしまったり、表面にホコリが付着して柚子肌になってしまった場合でも、決して焦る必要はありません。

2液ウレタン塗料が完全に硬化するのを待ってから（約48時間後）、リカバリー作業を行うことが可能です。

小さなホコリや軽度のタレであれば、硬い当て木（サンディングブロック）に＃2000の耐水ペーパーを巻き、出っ張ったタレ部分だけを周囲と平らになるまで慎重に水研ぎします。

その後、極細目から超微粒子のコンパウンドでポリッシャー研磨を行えば、周囲と違和感のない完璧な平滑面へと復元できます。

もし全体的に失敗してしまった場合でも、＃600の耐水ペーパーから研磨をやり直すことで塗膜を完全に剥離し、何度でもゼロからリトライできるのがDIYの強みです。

そして苦労して手に入れた新車級のクリアなヘッドライトを長持ちさせるためには、日常の洗車管理が極めて重要になります。

洗車機に頻繁に通すと、硬いブラシで表面のクリア層に無数の微細傷が刻まれ、そこから紫外線劣化が再発しやすくなります。

洗車はたっぷりの泡を使った手洗いを基本とし、砂埃をしっかり洗い流してから柔らかいセーム革やマイクロファイバーで優しく水分を拭き上げてください。

さらに数ヶ月に一度、紫外線吸収剤が配合された簡易ガラス系コーティング剤をレンズ表面に塗り重ねてあげることで、犠牲皮膜としてクリア層を強力に保護し、5年先でも透明なヘッドライトを維持し続けることができます。

ハイエースのヘッドライト黄ばみ除去に関するよくある質問（FAQ）

Q1. 歯磨き粉やピカールで磨いても本当に綺麗になりますか？

A. 一時的に表面の汚れが落ちて綺麗になったように見えますが、研磨粒子の番手が不均一なためレンズに微細なスクラッチ傷を残してしまいます。さらに紫外線からレンズを守る保護被膜が全く形成されないため、施工後わずか数週間から1ヶ月程度で施工前よりも急激に黄色く劣化してしまいます。愛車を長く大切に乗るのであれば、専用の耐水ペーパーとコーティング剤を使用することを強く推奨します。

Q2. 車検直前に光量不足を指摘された場合、即日で合格させる方法はありますか？

A. 車検当日に光量が足りない場合は、予備検査場（テスター屋）や近隣の整備ピットに相談し、高回転ポリッシャーと超微粒子コンパウンドによる機械磨きを依頼するのが最も確実な応急処置です。数分間の高速研磨でレンズ表面のくすみを除去し、一時的に6,400カンデラ以上の光量を引き出して車検をパスさせることができます。ただし保護膜がない状態ですので、車検後に改めてウレタンクリア塗装などの保護施工を行ってください。

Q3. ウレタンクリア塗装とプロ施工のプロテクションフィルム（PPF）はどちらが良いですか？

A. DIYでコストを抑えつつ最高の耐久性を求めるなら2液ウレタンクリア塗装（約3,000〜5,000円）が圧倒的なコストパフォーマンスを誇ります。一方、予算に余裕があり（約3万〜5万円）、飛び石によるレンズ割れ防止や5年以上の超高耐久を完全プロ任せで実現したいのであれば、厚手のポリウレタン製プロテクションフィルム（PPF）の施工が最も贅沢で確実な選択肢となります。

Q4. 4型以降の純正LEDヘッドライトでもペーパー研磨して大丈夫ですか？

A. はい、全く問題ありません。4型以降のLEDヘッドライトも外側の透明レンズ素材は従来と同じポリカーボネート樹脂ですので、耐水ペーパーによる水研ぎ研磨とクリア塗装が完全に有効です。新品ASSYへの交換は片側十数万円と極めて高額になるため、表面レンズのDIYリペアによる費用対効果は歴代ハイエースの中でも最も高いと言えます。

ハイエースのヘッドライト黄ばみ除去と本格再生まとめ

経年劣化によって黄色く曇ってしまったハイエースのヘッドライトは、適切な知識と確実な手順を踏むことで、見違えるような新車級の透明度へと完全復活させることができます。

透き通るような美しいヘッドライトは愛車のフロントマスクを劇的に若返らせるだけでなく、夜間運転の安心感を格段に高め、毎年の車検を堂々とパスするための最大の武器となります。

作業を大成功させるための要訣は、ハイエース ヘッドライト 黄ばみ 除去の基本である「車体を守る3重マスキング養生」と「番手を飛ばさない丁寧な水研ぎ研磨」にあります。

劣化した古いハードコート層を完全に削り落とし、シリコンオフで徹底的に油分を除去した上で、強靭な2液ウレタンクリア塗装やスチーマーによる保護層を形成してください。

一度この確実なリフレッシュを完了させれば、数年間にわたってクリアで力強い配光性能を維持し、いつでも安全で快適なハイエースライフを満喫できるようになります。

週末の時間を使ってじっくりと愛車の瞳を磨き上げ、夜の道をどこまでも明るく照らし出す最高のドライビングフィールを手に入れてくださいね。
